ECHANGEUR THERMIQUE A EAU OU HUILE POUR CHAUFFAGE ET REFROIDISSEMENT DES BAINS DE TRAITEMENT DE SURFACE

HARLOR DISTRIBUTION est une marque de HARLOR PLASTIC  qui commercialise une gamme complète d’échangeur thermique pour le chauffage, le maintien, ou le refroidissement des bains de traitement de surface

HARLOR PLASTIC ET DISTRIBUTION - ECHANGEUR THERMIQUE

HARLOR PLASTIC ET DISTRIBUTION  vous propose le conseil et la vente de l’échangeur thermique à installer dans votre cuve, ou la fourniture d’une cuve équipée avec échangeur.

Les avantages de l’échangeur thermique sont multiples :

  • Aucun risque de départ d’incendie en cas de chauffage dans une cuve plastique vide
  • Tout type de raccord possible (Fileté, bride,…)
  • Très bon échange thermique
  • Une gamme de matériaux permettant une utilisation dans tous les bains de galvanoplastique : Inox, Titane, Polymère
  • Une grande résistance au choc (bien supérieure à la canne chauffante immergée)
  • Tes d’étanchéité en usine, l’échangeur thermique répond aux directives européennes des équipements sous pression 2014/68/UE

Application :

  • Traitement de surface des métaux
  • Traitement de l’eau
  • Chimie

Nom photo è Echangeur à eau

Matière :

  • Inox
  • Titane
  • Polymère

Prestation HARLOR PLASTIC

  • Conseil et vente
  • Fourniture complète avec cuve, échangeur thermique, pompe, filtre, sonde de température…ECHANGEUR THERMIQUE A EAU OU HUILE POUR CHAUFFAGE ET REFROIDISSEMENT

Pompe verticale centrifuge en plastique

Gamme de pompes verticalesInstallation de pompe verticale immergée et filtre immergé dans cuve PPH

HARLOR DISTRIBUTION - pompe verticale centrifuge- INSTALLATION DE POMPE VERTICALE IMMERGEE ET FILTRE IMMERGE DANS CUVE PPH

Notre client, une grande société Française internationale spécialisée dans la fabrication de pièces de connectiques, réalise un traitement de surface électrolytique par déroulement de bande en continu, pour dépôt de métaux précieux conducteurs et anti-corrosion.
HARLOR DISTRIBUTION assure un rôle de conseiller, de préconisation du matériel adapté aux exigences du client, de suivi du projet de la commande jusqu’à l’installation.
Les pompes verticales et filtres reliés aux pompes assurent les fonctions suivantes :
• Agitation pour homogénéisation de la température du bain
• Circulation du bain vers la cellule de traitement chimique ou électrolytique
• Filtration en continu sur filtre à cartouche ou filtre à charbon

Les avantages de la pompe verticale immergée :

– Très robuste et fiable
– Facilité d’entretien
– Excellente résistance à la corrosion des bains de traitement de surface des métaux
– Fonctionne à sec sans dommage pour la pompe

Application : Dépôt électrolytique en traitement continu

Pompes fabriquées installées par HARLOR PLASTIC :

– Marque HENDOR
– Pompe Verticale centrifuge et Filtre à cartouche
– Matière : PPH – PVDF – Inox
– Modèle : D93 – D95 – D13 – D18 – F11 – F31

Télécharger notre plaquette

https://www.hendor.com/en/vertical-pumps

LIGNE DE TRAITEMENT DE SURFACE

LIGNE DE TRAITEMENT DE SURFACE – DÉGRAISSAGE & DÉCAPAGE

HARLOR DISTRIBUTION commercialise les produits de traitement de surface ( pompe, thermoplongeur, sonde…. ) et HARLOR PLASTIC conçoit et fabrique des installations complètes pour le traitement de surface par voie chimique ou électrolytique de pièces métalliques ou plastiques.



HARLOR PLASTIC - CUVE TRAITEMENT DE SURFACE DES METAUX AVEC ASPIRATION EN LABORATOIRE



Descriptif :

HARLOR PLASTIC a conçu, réalisé, et installé pour la société RESCOLL (Société de recherche pour l’aéronautique et le médical) une ligne de traitement de surface pour une utilisation manuelle  pour le dégraissage et décapage de pièces métalliques.

La ligne de traitement de surface se compose des équipements suivants :

  • Cuve de dégraissage calorifugée en PPH pour bain alcalin chauffé
  • Cuve de décapage calorifugée en PPH pour bain acide chauffé
  • Cuve de rinçage cascade double
  • Caisson d’aspiration en bord de cuve pour bain concentré chauffé
  • Station de production d’eau déminéralisée avec résine et résistivimètre de suivi de qualité de l’eau
  • Tuyauterie PVC d’alimentation en eau D.I avec vanne et débitmètre
  • Tuyauterie plastique de trop plein de rinçage courant pour retour dans cuve tampon
  • Couvercle avec poignées
  • Rétention plastique
  • Pompe verticale immergée pour brassage du bain
  • Thermoplongeur avec sonde de niveau et température
  • Ventilateur-Extracteur des vapeurs corrosives et tuyauterie plastique d’aspiration
  • Coffret électrique avec automate pour gestion des pompes, thermoplongeurs, et extracteur

Application :  Traitement de surface des métaux. Dégraissage et décapage de pièces



HARLOR PLASTIC- LIGNE DE DECAPAGE - PASSIVATION



Matière plastique : PPH et PVC pour la tuyauterie d’eau



Prestation HARLOR PLASTIC

  • Visite sur site client pour recueil des besoins fonctionnels et du cahier des charges
  • Conception CAO 2D -& 3D de la ligne – Plan d’implantation et plan de détail
  • Dimensionnement des puissances de chauffage, des débits de pompe de brassage, des débits d’aspiration
  • Mise en plan 2D pour validation dimensionnelle
  • Usinage sur table de découpe CN et Centre d’Usinage CN
  • Assemblage des cuves par soudage
  • Test étanchéité
  • Montage de ligne dans notre atelier
  • Test de fonctionnement à HARLOR PLASTIC  avant expédition
  • Démontage ligne et Emballage
  • Expédition
  • Installation sur site
  • Essais et mise en service chez RESCOLL
  • .

Prestation HARLOR DISTRIBUTION :

  •  Équipements périphériques comme les tuyauteries d’eau, les vidanges, les thermoplongeur, sondes de niveau et température, ventilateur, …



HARLOR PLASTIC- PRODUCTION D'EAU DEMATERIALISEE

JOURNEE KARTING

Après des mois de confinement, de couvre-feu, de masques et de restriction, que c’est bon de se retrouver !! Toute l’équipe d’Harlor a profité d’une super journée Karting pour repousser ses limites, apprendre à se connaître en dehors du travail et s’amuser comme avant.

On vous souhaite de bonnes vacances à tous !

HARLOR DISTRIBUTION : UNE GAMME COMPLETE DE GENERATEUR DE COURANT CONTINU DC ou COURANT PULSE

HARLOR DISTRIBUTION représente sur le marché Français l’un des leaders mondiaux de redresseurs de courant continu DC ou courant pulsé, la société Allemande PLATING ELECTRONIC.

Cliquez sur le lien pour visualiser notre gamme :

HARLOR DISTRIBUTION : UNE GAMME COMPLETE DE GENERATEUR DE COURANT CONTINU DC ou COURANT PULSE

Localisé à quelques kilomètres de la frontière Française, PLATING ELECTRONIC, une société familiale géré par son fondateur, M. Karl RIEDER, est aujourd’hui un acteur majeur dans la fourniture de redresseurs de courant pour l’industrie du traitement de surface des métaux, mais pas seulement.

Grâce à sa technologie de pointe, sa fiabilité, sa capacité à s’adapter aux spécifications propres à chaque client, son réseau mondial, PLATING ELECTRONIC est devenu un acteur incontournable dans la fourniture de redresseur de courant.

Vous trouverez dans la gamme de générateur de courant PLATING ELECTRONIC :

  • Petite puissance DC pour une application laboratoire
  • Forte puissance DC pour des cuves de grande dimension avec une surface importante de pièces
  • Refroidissement à air
  • Refroidissement à eau
  • Mode contrôle manuel du redresseur
  • Mode contrôle automatique par signal analogique (0-10 V / 4 – 20 mA,…) ou digital (TCP/IP, ETHERNET, PROFIBUS,…)
  • Générateur de courant pulsé, en petite ou forte puissance



HARLOR DISTRIBUTION vous apporte le conseil sur le choix du redresseur adapté à votre besoin, le chiffrage de vos projets, le suivi de vos commandes, le suivi pendant toute la durée d’utilisation de vos produits.

NOUS SOMMES FIERS DE REPRESENTER PLATING ELECTRONIC EN FRANCE.



Modernisation/Remplacement des pupitres de commandes et des redresseurs de courant continu pour du traitement de surface des métaux

 REALISATION AVANT/APRES DES PUPITRES DE COMMANDES ET DES REDRESSEURS DE COURANT CONTINU POUR DU TRAITEMENT DE SURFACE DES METAUX

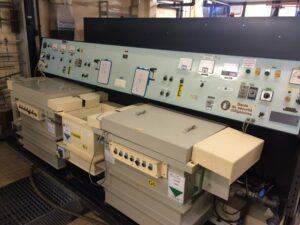

AVANT :

HARLOR DISTRIBUTION Vieux pupitres de commandes- redresseur de courant continu pour traitement de surface des metaux

=> Vieux pupitre de commande

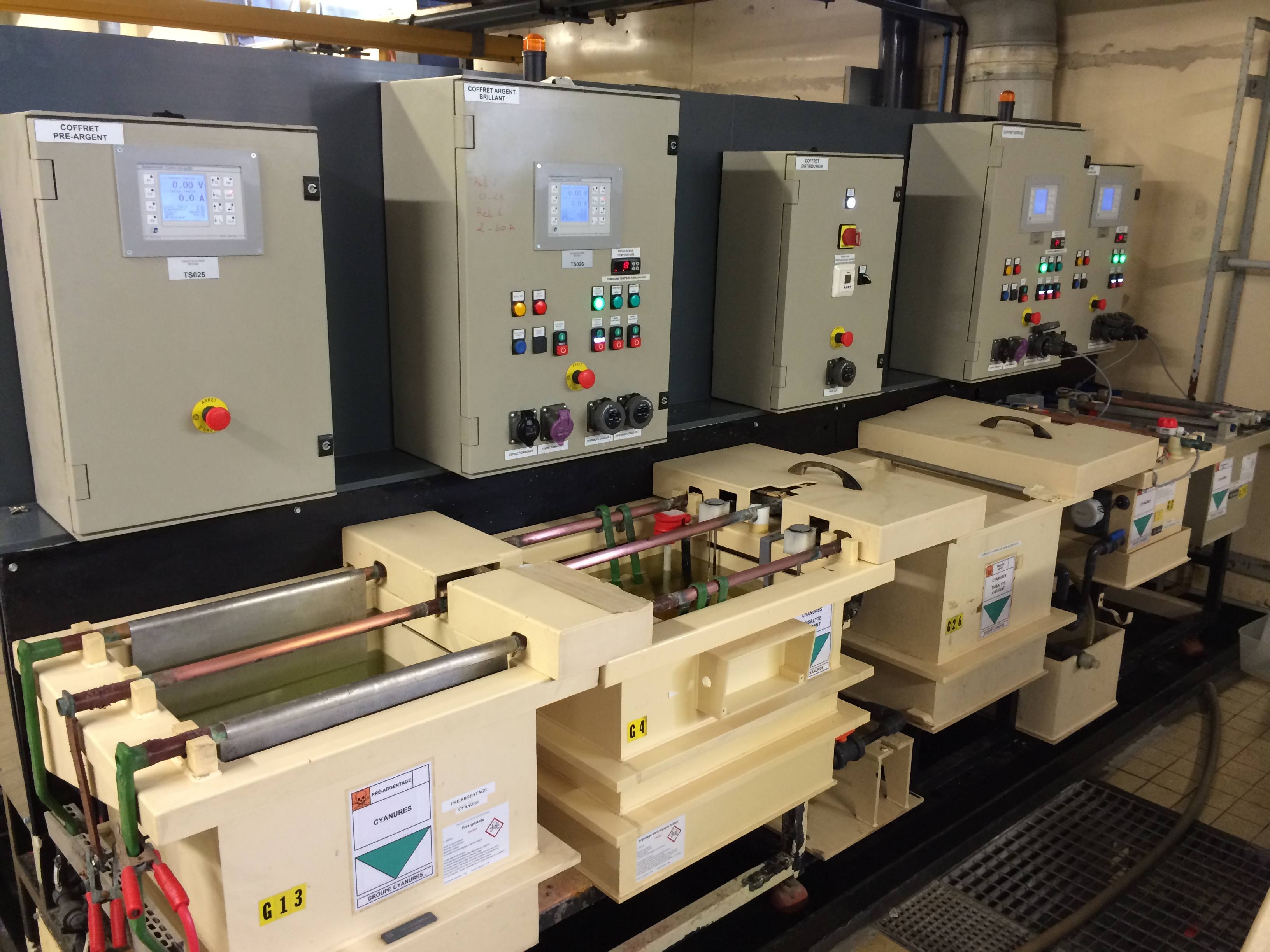

APRES :

  • Générateur de courant DC – Unité de contrôle – coffret de commande



Notre client, une grande société Française internationale spécialisée dans la fabrication de pièces techniques pour le spatiale, utilisait dans son process de fabrication une vieille installation de traitement de surface des métaux. Les vieux redresseurs n’offraient plus la fiabilité ni la précision nécessaire à la déposition par électrolyse de métaux précieux. En effet, la précision du signal de courant sur toute l’amplitude de fonctionnement du redresseur, l’ondulation résiduelle réduite, permet ainsi une meilleure homogénéité sur la pièce de la couche de métal.

Le client a fait le choix de la marque PLATING ELECTRONIC pour équiper son installation de nouveaux redresseurs de courant continu, plus précis, plus fiable, et moins consommateur de courant.

HARLOR DISTRIBUTION a assuré un rôle de conseiller, de préconisation du matériel adapté aux exigences du client, de suivi du projet de la commande jusqu’à l’installation.

HARLOR PLASTIC a assuré le démontage de l’ancienne installation et du remontage des nouveaux redresseurs et des pupitres de commande, avec câblage et essais de tous les équipements.

Application : Dépôt par électrolyse de métaux précieux (Or, argent, palladium,..)

Matériels installés :

  • Marque PLATING ELECTRONIC
  • Redresseur de courant DC et Unité de contrôle pour pilotage en manuel du redresseur et suivi du process
  • Modèle redresseur : Type pe 4606
  • Modèle unité de contrôle : type pe280
  • Pupitre de commande de pompe, sonde de niveau et température, thermoplongeur, moto-réducteur pour agitation du bain

Passivation Inox avec pompe centrifuge de brassage HENDOR

HARLOR DISTRIBUTION commercialise la pompe centrifuge de brassage de la marque HENDOR

Notre client fabrique des prothèses Inox et Titane destinées à être implanté dans le corps humain. Une des opérations de son process de fabrication consiste à effectuer un traitement de surface de passivation en de process, avant contrôle et emballage.

Son équipement, obsolète et mal adapté pour le traitement de ses pièces, comportait également un risque pour ses opérateurs lors du traitement de passivation.

Le client nous a contacté afin de co- concevoir avec lui le module de traitement de surface selon son cahier des charges fonctionnels et les impératifs de son process tels que la composition et température du bain concentré, l’implantation disponible, les dimensions des montages existants….

HARLOR PLASTIC a préconisé les matières plastique, les dimensions des cuves, les débits pompes, le débit d’aspiration des vapeurs acide, le coffret électrique, …

HARLOR DISTRIBUTION  a fourni la pompe horizontale centrifuge pour le brassage du bain.

Application : Traitement de surface pour passivation Inox et Titane et rinçage

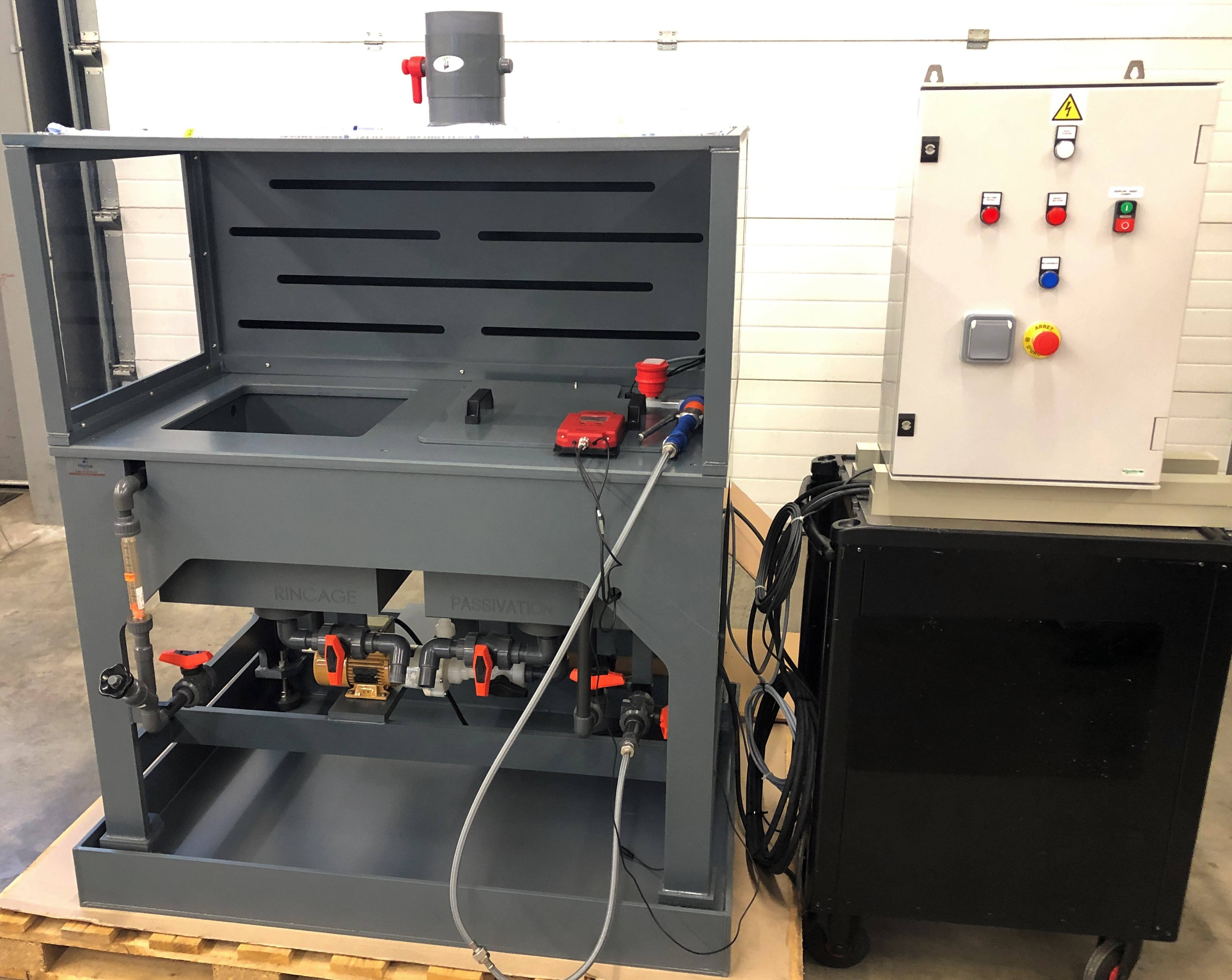

Fonctions et équipements présents dans le module de traitement de surface de passivation :

  • 1 cuve PVC avec puisard pour bain de passivation fortement acide
  • 1 cuve PVC avec puisard et trop plein pour bain de rinçage
  • 1 châssis PVC avec pieds réglables en hauteur
  • 1 douchette de rinçage
  • 1 hotte vitrée en polycarbonate incolore
  • 1 caisson d’aspiration PVC avec registre
  • 1 couvercle PVC sur bain acide avec capteur de détection pour déclenchement automatique de l’aspiration dès l’ouverture
  • 1 pompe centrifuge horizontale HENDOR pour brassage du bain avec vanne pour régulation du débit au refoulement pompe
  • 1 arrivée d’eau déminéralisée avec vanne de réglage et débitmètre pour affichage du débit
  • 1 sonde de niveau à contact sec MAZURCZAK pour protection pompe si niveau bas
  • 1 sonde pH et PHmètre digital
  • 1 coffret électrique de régulation et protection des équipements électrique

Prestation HARLOR DISTRIBUTION

  • Pompe HENDOR : M 10- PP / EPDM
  • Pompe centrifuge à entrainement magnétique
  • Corps de pompe en PPH et joints EPDM
  • Débit maxi. 1000 L/H et Pression maxi : 10 m
